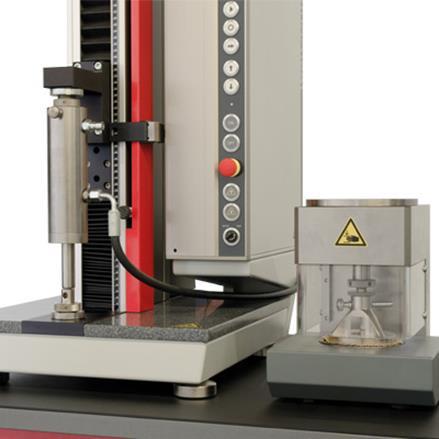

Ứng dụng:
- Đo độ bục của giấy, bìa cartoon theo tiêu chuẩn ISO 2759, DIN 53141, DIN EN ISO 12625-9, ASTM-D774
- Đo độ bục của vải sợi theo tiêu chuẩn ISO 2758, DIN EN ISO 12625-9
- Điều khiển bởi hệ thống thủy lực có thể điều chỉnh theo từng bước
- áp lực của bộ điều khiển có thể được kiểm soát bởi cảm biến
- Làm việc thông qua phần mềm kết nối máy tính testxpert III
- tự động xác định điểm bục
Thông số kỹ thuật
- Tải trọng tối đa: 2.5 kN
- áp lực tối đa: 60 bar
- tấm ép đường kính trong: phi 30
- tấm ép đường kính ngoài: phi 60 hoặc phi 97
- Dải nhiệt độ hoạt động: + 10 tới + 35 oC
| Khung tải |
| - Chất liệu: Thép không gỉ loại A6-C31, RAL 7021 và RAL 3038 |
| - Nhiệt độ hoạt động: + 10 tới + 35 oC |
| - Độ ẩm hoạt động: 20 tới 90% không ngưng tụ |
| Hệ thống truyền động |
| - Mô tơ: loại DC servo |
| - Điều khiển: điện tử ( Ethernet thời gian thực, EtherCAT) |
| - Chu kì / tần số điều khiển: 1000Hz |
| - độ lặp lại vị trí: ±2μm |
| Hệ thống điều khiển điện tử |
| - Số vị trí khe cắm cho kênh đo và mô đun điều khiển tối đa: 6 |
| - Phép đo lực: cấp Class 0.5/1 ( phụ thuộc vào loadcell) theo tiêu chuẩn ISO 7500-1, ASTM E4 |
| - Dải đo: lên tới 165% giá trị lực tối đa |
| - Độ phân giải tính toán: 24 bits |
| - Độ phân giải hiệu quả với các phép đo kéo / nén ;+ DCSC module : 19 bits tương tứng với ±512,000 points+ USC module: 20 bits tương đương với ±1,000,000 points |
| - Tốc độ ghi nhận giá trị đo: 400 kHz |
| - Tốc độ truyền dữ liệu sang máy tính: 500 Hz ( có thể mở rộng lên 2000 Hz) |
| - tự động Zero - point khi bắt đầu Phép đo |
| - Tín hiệu đo lường, hiệu chỉnh thời gian chạy: có |
| - Kết nối với hệ thống máy đo với máy tính thông qua cổng Ethernet |
| - chế độ tiết kiệm năng lượng: có, tự động tắt sau một khoảng thời gian khôngsử dụng. |
| - Phù hợp với tiêu chuẩn CE, Machinery Directive 2006/42/EG |
| - Lực kiểm tra tối đa: 1 kN |
| - Chiều cao vùng kiểm tra: 1056mm |
| - Độ ồn trung bình ở tốc độ lớn nhất với khoảng cách đứng trước mặt máy 1 m:55 dB(A) |
| - Tốc độ dịch chuyển của đầu ngàm kẹp: 0.0005 tới 2000 mm |
| - Độ phân giải hệ thống dịch chuyển: 0.0554 nm |
| - Nguồn điện: 230 V, 50/60 Hz |
| - Công suất tiêu thụ: 0.5kVA |
| - Khối lượng máy: 76 kg ( bao gồm cả bộ điều khiển điện tử) |
